FCU2401嵌入式控制单元基于全志A40i 四核工业级处理器设计开发，主频1.2GHZ，集成MAli400MP2 GPU，内存1GB（可扩展为2GB），eMMC存储8GB。具有广泛的硬件外设支持，包括RS485 、CAN、ESAM、USB、以太网口、4G、WiFi、GPS、LVDS、HDMI、DI、DO、音频、SATA等功能接口，通讯外设按照工业级产品要求全部做隔离防护，测试通过4级静电实验；支持双屏显示，适用于边缘计算、充电桩、快递柜、广告机、新零售等自助终端领域。

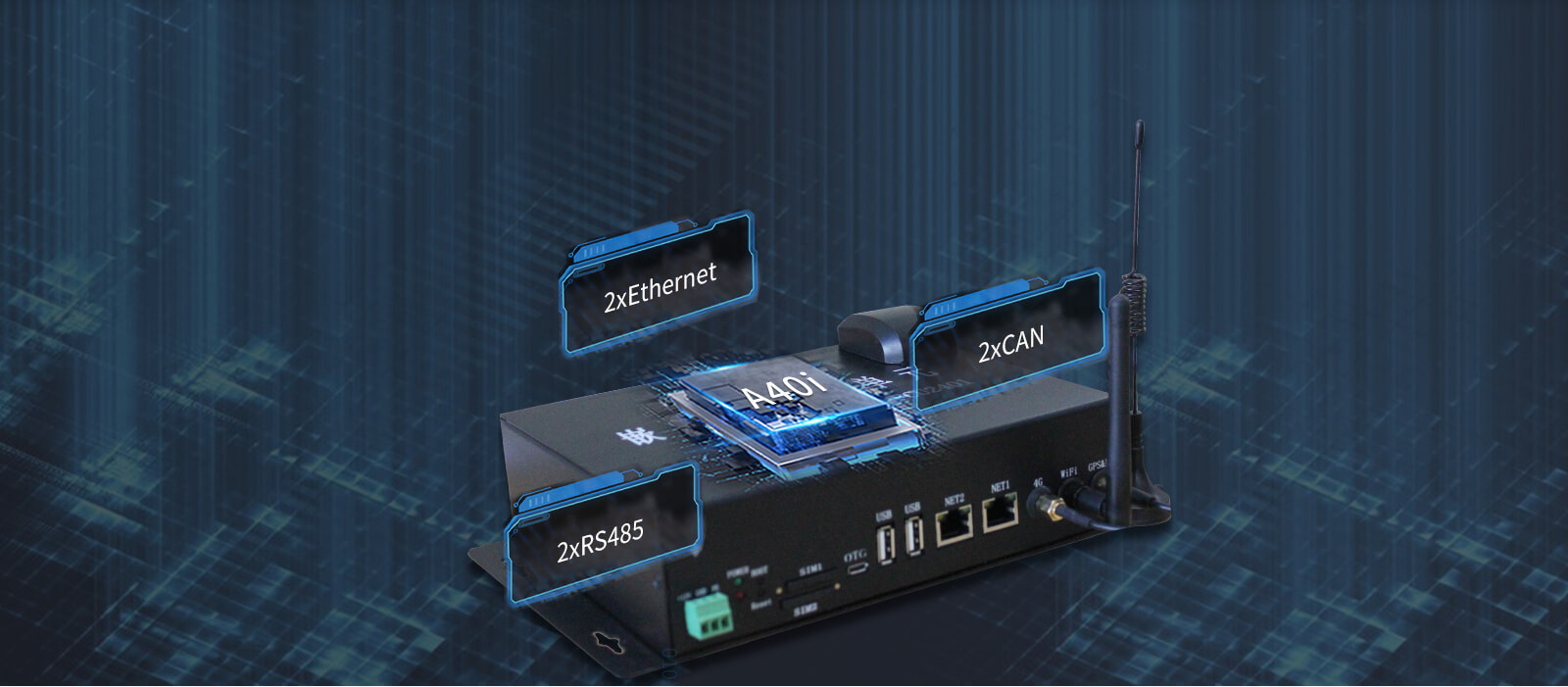

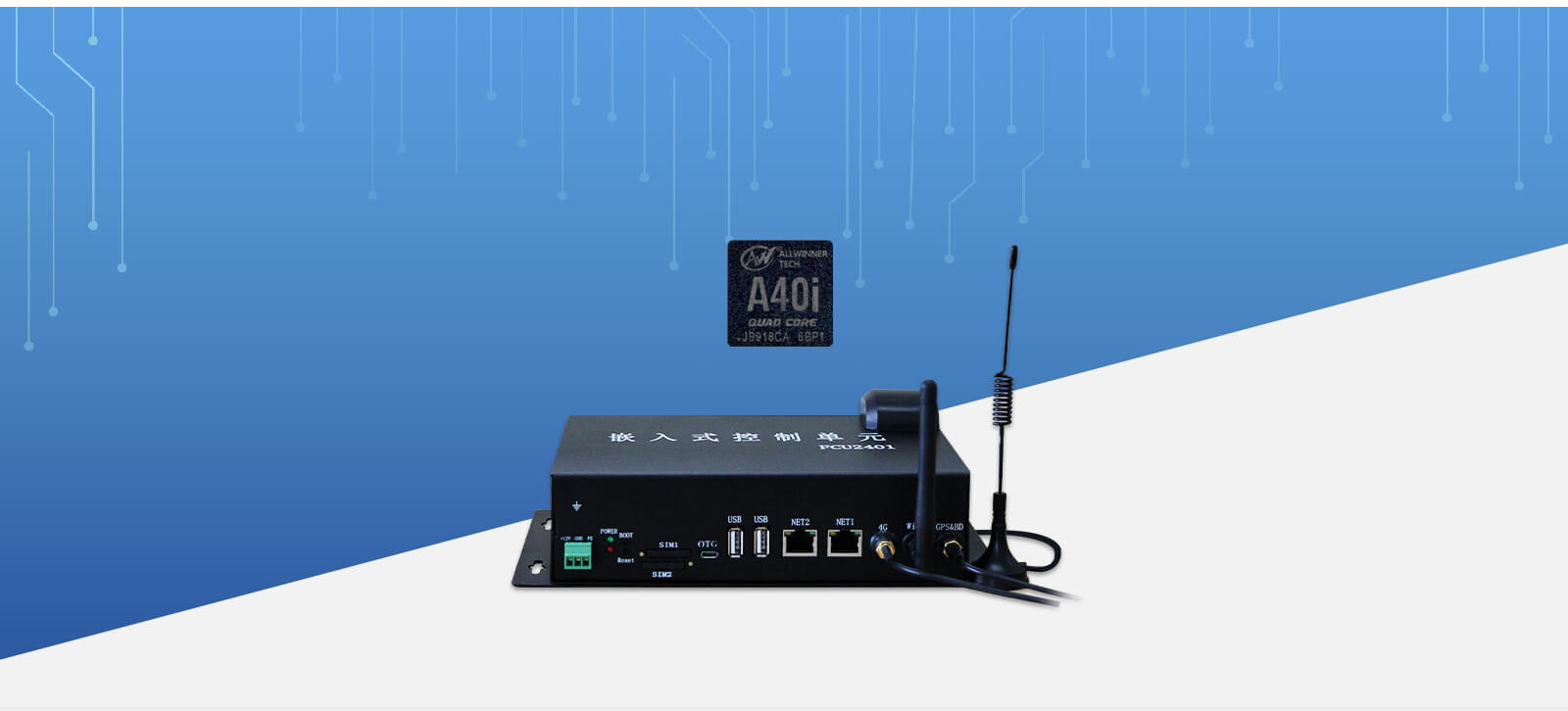

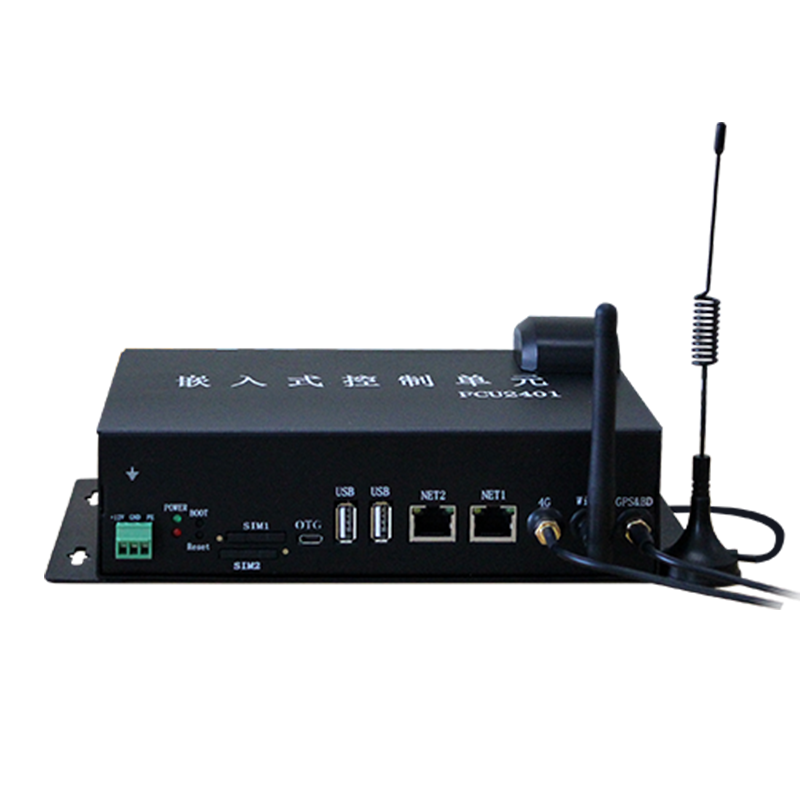

产品展示

产品规格参数

设备	描述
CPU	全志 A40i ARM Cortex-A7 1.2GHz
RAM	DDR3L 1GB(2GB可选)
ROM	eMMC 8GB
Ethernet	1路10/100Mbps，1路10/100/1000Mbps，ESD 4级，EFT 3级
RS485	2路，3KV隔离保护，ESD4级，EFT 3级
RS232	2路，3KV隔离保护，ESD4级，EFT 3级，其中1路debug口，1路带隔离5V电源输出，输出功率1W
DO	4路，继电器输出触点容量：5A 250VAC、5A 30VDC
DI	4路，干接点输入
CAN	2路，信号2.5KV隔离，电源3KV隔离，ESD4级，EFT 3级
GPS	支持北斗&GPS双模定位
HDMI	1路标准HDMI 1.4，支持1080@60fps
LVDS	LVDS显示接口，标准DVI-I插座
TV IN	2路模拟摄像头输入，支持NTSC和PAL制式
Audio	1路speaker，可接4Ω 1W喇叭
4G	型号：移远EC20，中国移动 4G/3G/2G、中国联通 4G/3G/2G、中国电信 4G。两个SIM卡槽
Wi-Fi	支持STA、AP模式
USB HOST	2路，USB Host 2.0，ESD 4级
USB OTG	烧写调试使用，无供电功能
RTC	板载CR2032电池，断电至少可保持一年
ESAM	支持ESAM芯片，ISO7816协议
硬盘存储	支持2.5吋SATA硬盘
拨码开关	RS485、CAN接口端接电阻选择
Power IN	DC 12V，具备反接保护、过流保护。
掉电检测	CPU可以检测到外部供电断开，超级电容可继续供电15s
Reset Key	复位按键
Boot Key	与复位按键同时使用，用于系统固件更新
指示灯	2个指示灯，用于指示是外部供电还是超级电容供电
工作环境	湿度：5％～95％，无凝露工作温度：-40℃~+80℃ 存储温度：-40℃～+85℃
